Сварные соединения арматуры по ГОСТ 14098 2014

Сварные соединения арматуры применяют в строительстве, при устройстве армированных элементов железобетонных изделий. Информация о таких соединениях указана в ГОСТ 14098-2014  «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры».

Данный ГОСТ распростаняняется на сварные соединения арматуры стержневой и проволочной, а также на соединеия стержневой арматуры и листовых и фасонных изделей, при производстве закладных деталей железлбетонных конструкций. ГОСТ 14098-2014 находит применение при монтаже сборных и возведении монолитных конструкций из бетона.

Сварные соединения арматуры бывают:

• Крестообразное
• Стыковое
• Нахлесточное
• Тавровое

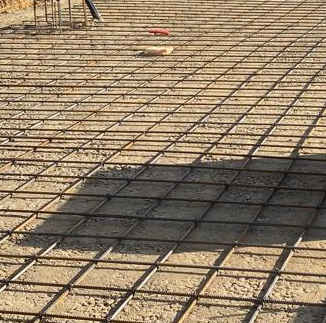

Крестообразное сварное соединение представляет собой пересечение стержней арматуры, которые сварены контактной точечной дуговой сваркой или ручной или механизированной прихваткой.

Стыковое сварное соединение - это соединеие стержней арматуры стык в стык. Для стыкового соединения применяют следующие виды сварок:

• Контактная стыковая
• Ванная механизированная под флюсом в инвентарной форме
• Ванная одноэлекгродная в инвентарной форме
• Ванная механизированная под флюсом в инвентарной форме
• Ванная одноэлекгродная в инвентарной форме
• Дуговая механизированная порошковой проволокой на стальной скобе-накладке
• Ванно-шовная на стальной скобе-накладке
• Дуговая механизированная порошковой проволокой многослойными швами на стальной скобе-накладке
• Дуговая ручная многослойными швами на стальной скобе-накладке
• Дуговая ручная или механизированная швами с накладками из стержней
• Дуговая ручная или механизированная швами внахлестку

Нахлесточное соединение - сэто соединение стержней, которые перекрывают друг друга на определенную длину (в нахлест).

Виды сварок для нахлесточного соединения:

• Дуговая ручная или механизированная* швами в среде СОг
• Контактная по одному рельефу на пластине
• Контактная по двум рельефам на пластине

Тавровое соединеиние - это соединеиеи в виде буквы Т, когда один стержень приваривается торцом к поверхности (не торцу) другого.

Тавровое соединение сваривается следующими видами сварок:

• Дуговая механизированная под флюсом без присадочного металла
• Дуговая ручная с малой механизацией под флюсом без присадочного металла
• Дуговая механизированная швами в среде СО 2 в цекованное или раззенкованное отверстие
• Дуговая ручная валиковыми швами в раззенкованное отверстие
